法蘭(Flange)，又叫法蘭凸緣盤或突緣。法蘭是軸與軸之間相互連接的零件，用于管端之間的連接;也有用在設備進出口上的法蘭，用于兩個設備之間的連接，如減速機法蘭。法蘭連接或法

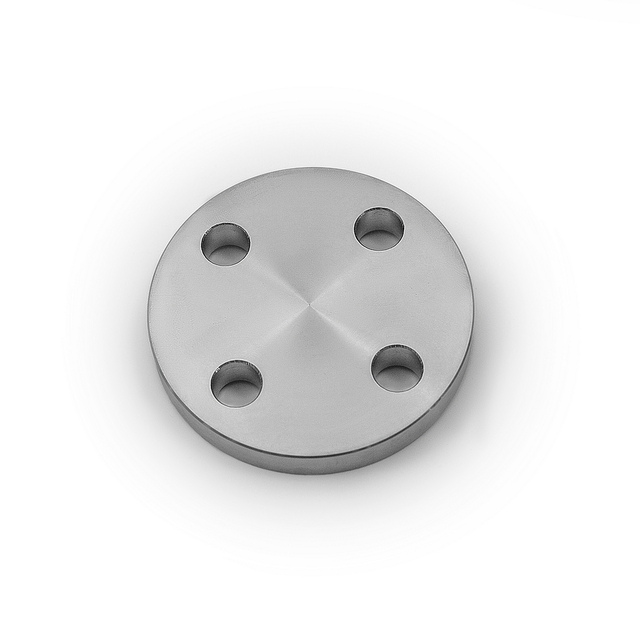

法蘭(Flange)，又叫法蘭凸緣盤或突緣。法蘭是軸與軸之間相互連接的零件，用于管端之間的連接;也有用在設備進出口上的法蘭，用于兩個設備之間的連接，如減速機法蘭。法蘭連接或法蘭接頭，是指由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。管道法蘭系指管道裝置中配管用的法蘭，用在設備上系指設備的進出口法蘭。法蘭上有孔眼，螺栓使兩法蘭緊連。法蘭間用襯墊密封。法蘭分螺紋連接(絲扣連接)法蘭、焊接法蘭和卡夾法蘭。法蘭都是成對使用的,低壓管道可以使用絲接法蘭，四公斤以上壓力的使用焊接法蘭。兩片法蘭盤之間加上密封墊，然后用螺栓緊固。不同壓力的法蘭厚度不同，它們使用的螺栓也不同。水泵和閥門，在和管道連接時，這些器材設備的局部，也制成相對應的法蘭形狀，也稱為法蘭連接。凡是在兩個平面周邊使用螺栓連接同時封閉的連接零件，一般都稱為“法蘭”，如通風管道的連接，這一類零件可以稱為“法蘭類零件”。但是這種連接只是一個設備的局部，如法蘭和水泵的連接，就不好把水泵叫“法蘭類零件”。比較小型的如閥門等，可以叫“法蘭類零件”。
分類方法
1、按化工(HG)行業標準分：整體法蘭(IF)、螺紋法蘭(Th)、板式平焊法蘭(PL)、帶頸對焊法蘭(WN)、帶頸平焊法蘭(SO)、承插焊法蘭(SW)、對焊環松套法蘭(PJ/SE)、平焊環松套法蘭(PJ/RJ)、襯里法蘭蓋(BL(S))、法蘭蓋(BL) [2] 。
2、按石化(SH)行業標準分：螺紋法蘭(PT)、對焊法蘭(WN)、平焊法蘭(SO)、承插焊法蘭(SW)、松套法蘭(LJ)、法蘭蓋(不表注)。
3、按機械(JB)行業標準分：整體法蘭、對焊法蘭、板式平焊法蘭、對焊環板式松套法蘭、平焊環板式松套法蘭、翻邊環板式松套法蘭、法蘭蓋。
4、按國家(GB)標準分：整體法蘭、螺紋法蘭、對焊法蘭、帶頸平焊法蘭、帶頸承插焊法蘭、對焊環帶頸松套法蘭、板式平焊法蘭、對焊環板式松套法蘭、平焊環板式松套法蘭、翻邊環板式松套法蘭、法蘭蓋。
材質
WCB(碳鋼)、LCB(低溫碳鋼)、LC3(3.5%鎳鋼)、WC5(1.25%鉻0.5%鉬鋼)、WC9(2.25%鉻)、C5(5%鉻0.5%鉬)、C12(9%鉻1%鉬)、CA6NM(4(12%鉻鋼)、CA15(4)(12%鉻)、CF8M(316不銹鋼)、CF8C(347不銹鋼)、CF8(304不銹鋼)、CF3(304L不銹鋼)、CF3M(316L不銹鋼)、CN7M(合金鋼)、M35-1(蒙乃爾)、N7M(哈斯特鎳合金B(yǎng))、CW6M(哈斯塔鎳合金C)、CY40(因科鎳合金)等。
技術參數
|
GB9119，2-88 |
||||||
|
in |
公稱通徑 |
16kg = 1.6MPa |
||||
|
法蘭外徑 |
螺栓孔距 |
螺栓直徑 |
螺栓孔數 |
法蘭厚度 |
||
|
3/8 |
DN 10 |
90 |
60 |
14 |
4 |
14 |
|
1/2 |
DN 15 |
95 |
65 |
14 |
4 |
14 |
|
3/4 |
DN 20 |
105 |
75 |
14 |
4 |
16 |
|
1 |
DN 25 |
115 |
85 |
14 |
4 |
16 |
|
1 1/4 |
DN 32 |
140 |
100 |
18 |
4 |
18 |
|
1 1/2 |
DN 40 |
150 |
110 |
18 |
4 |
18 |
|
2 |
DN 50 |
165 |
125 |
18 |
4 |
20 |
|
21/2 |
DN 65 |
185 |
145 |
18 |
4 |
20 |
|
3 |
DN 80 |
200 |
160 |
18 |
8 |
20 |
|
3 1/2 |
DN 100 |
220 |
180 |
18 |
8 |
22 |
|
4 |
DN 125 |
250 |
210 |
18 |
8 |
22 |
|
5 |
DN 150 |
285 |
240 |
22 |
8 |
24 |
|
6 |
DN 200 |
340 |
295 |
22 |
8 |
26 |
|
8 |
DN 250 |
405 |
355 |
26 |
12 |
29 |
|
10 |
DN 300 |
460 |
410 |
26 |
12 |
32 |
|
12 |
DN 350 |
520 |
470 |
26 |
16 |
35 |
|
14 |
DN 400 |
580 |
525 |
30 |
16 |
38 |
|
16 |
DN 450 |
640 |
585 |
30 |
20 |
42 |
|
18 |
DN 500 |
715 |
650 |
33 |
20 |
46 |
|
20 |
DN 600 |
840 |
770 |
36 |
20 |
52 |
